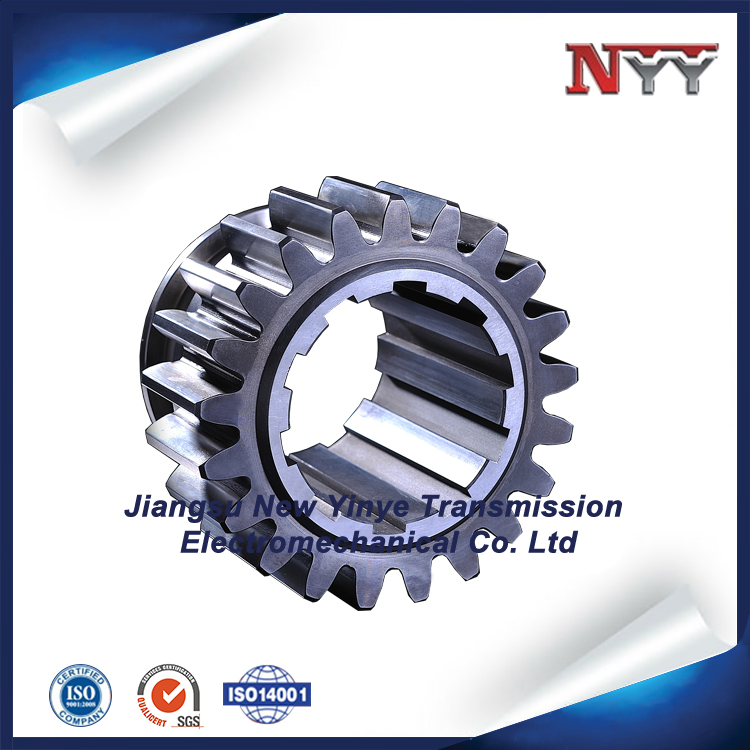

內花鍵齒輪的質檢可按檢測項目、檢測方法、適用標準分類開展。核心內容如下：
一、核心檢測項目
幾何尺寸類：大徑、小徑、齒槽寬、漸開線起止圓直徑，以及齒距累計誤差、齒形誤差、齒向誤差、齒圈徑向跳動等形位公差。
表面與材料類：表面粗糙度、表面缺陷，還有硬度、硬化層深度、金相組織、材料成分等指標。
性能類：裝配扭矩、疲勞強度、振動噪聲、鹽霧腐蝕抗力等。
二、常用質檢方法
量規綜合檢測法：依據GB/T3478.1標準，用綜合通端、止端花鍵塞規，快速管控作用齒槽寬的值，適合大批量穩定生產場景。
單項參數測量法：用兩根量棒測棒間距MRi，奇數齒可搭配3根量棒，也可通過齒輪檢測儀、三坐標測量機，單獨檢測齒距、齒形等單項誤差，適配小批量或工藝分析場景。
非接觸式檢測法：借助光學計量儀、機器視覺系統，掃描獲取齒廓全數據，還可直接比對CAD模型，同時完成輪廓和粗糙度檢測，精度高且不損傷工件。
三、參考執行標準
國內常用GB/T3478.1-2018，涉外場景可對應ISO4156、DIN5480等規范，不同標準的精度等級、變位規則存在差異，需按需選用。
